Przekładnia kierownicza T71FC z przekładnią planetarną

Name: Przekładnia kierownicza T71FC z przekładnią planetarną
Brand: Ultraflex
Price: 535.19 PLN
Availability: InStock

Symbol: UF38867H-SA24

Mechaniczny układ sterowania Ultraflex T71FC z przekładnią planetarną i pojedynczym przewodem sterującym M66. Przeznaczony do łodzi z silnikami zaburtowymi, stacjonarnymi oraz napędami sterndrive. Zapewnia płynną pracę, ograniczone sprzężenie zwrotne i wysoką trwałość w środowisku morskim.

Dostępność: TAK 81 szt.

Cena: 535.19

szt.

Zamówienie telefoniczne: 530 11 00 44 Zostaw telefon

Wysyłka w ciągu: 24 godziny

Cena przesyłki:

Więcej o produkcie

Waga

2.05 kg

Dane techniczne

Typ układu: mechaniczny, obrotowy (rotary steering)
Konfiguracja: pojedynczy przewód sterujący (single cable)

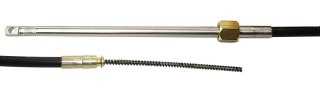

Kompatybilna linka: Ultraflex M66
Skok linki sterującej: 228 mm / 9"
Liczba obrotów kierownicy (lock-to-lock): ok. 3,8
Maksymalna średnica koła sterowego: 406 mm / 16"
Minimalny promień gięcia linki: 200 mm
Wał kierownicy: standardowy stożek 3/4"
Wyjście linki: stal nierdzewna
Opcje montażu: 90° lub 20° (ramki montażowe jako akcesoria)
Zgodność z normami: EN 28848, ABYC P17
Producent: Ultraflex

Konstrukcja i zasada działania

T71FC wykorzystuje przekładnię planetarną, która równomiernie rozkłada obciążenia w mechanizmie i ogranicza sprzężenie zwrotne przenoszone na koło sterowe.
Rozwiązanie to poprawia precyzję prowadzenia oraz zmniejsza zmęczenie sternika w porównaniu do klasycznych przekładni ślimakowych.

Układ pracuje z jedną linką M66, co upraszcza montaż i serwis przy zachowaniu dobrych parametrów sterowności.

Zastosowanie

Ultraflex T71FC przeznaczony jest do:
– łodzi motorowych z silnikami zaburtowymi,
– jednostek z napędem stacjonarnym,
– napędów typu sterndrive.

System rekomendowany do jednostek o umiarkowanych obciążeniach układu sterowania, gdzie nie jest wymagany układ dwuprzewodowy ani hydrauliczny.

Montaż i kompatybilność

Układ montowany jest w konsoli sterowej z wykorzystaniem ramki montażowej 90° lub 20° (w zależności od geometrii pulpitu).
Wymaga zastosowania jednej linki sterującej Ultraflex M66 dobranej długością do konkretnej jednostki.

Podczas montażu należy zachować minimalny promień gięcia linki oraz osiowość układu sterowego.

Ograniczenia i zalecenia

T71FC nie jest przeznaczony do jednostek o bardzo dużej mocy, wysokich prędkościach maksymalnych lub znacznym momencie skrętu na silniku – w takich przypadkach producent zaleca systemy dwuprzewodowe (np. T72FC) lub hydrauliczne.

Dobór układu sterowania powinien uwzględniać: masę łodzi, typ napędu, prędkość maksymalną oraz długość prowadzenia linki.

Parametry:

Informacje dotyczące bezpieczeństwa

System sterowania Ultraflex T71FC spełnia wymagania bezpieczeństwa określone w rozporządzeniu (UE) 2023/988 (GPSR). Produkt stanowi mechaniczny układ kierowniczy przeznaczony do jednostek pływających i wykonany jest z trwałych, nietoksycznych materiałów odpornych na obciążenia mechaniczne, korozję oraz warunki środowiskowe typowe dla eksploatacji morskiej.

System jest bezpieczny w użytkowaniu pod warunkiem prawidłowego montażu oraz stosowania zgodnie z zaleceniami producenta. Instalację należy wykonać z użyciem kompatybilnych przewodów sterujących i komponentów systemowych, zgodnie z przeznaczeniem i dopuszczalnymi parametrami jednostki pływającej. Zaleca się regularną kontrolę stanu technicznego przekładni, przewodów sterujących oraz punktów mocowania, aby zapewnić niezawodne i bezpieczne działanie układu kierowniczego. Produkt nie zawiera substancji niebezpiecznych ani elementów stwarzających zagrożenie przy prawidłowej eksploatacji.
